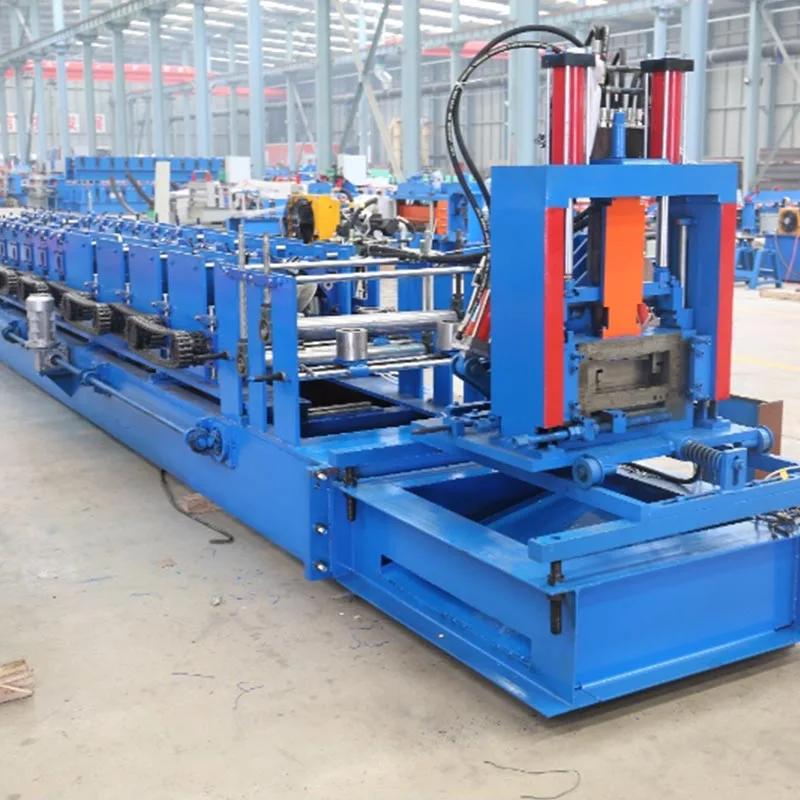

C Purlin Roll Forming Machine

Το C Purlin Roll Forming Machine λειτουργεί μέσω μιας διαδικασίας διαμόρφωσης ρολού. Μια χαλύβδινη λωρίδα κάμπτεται από πολλαπλά σετ κυλίνδρων. Η λωρίδα μεταμορφώνεται αργά σε σχήμα "C". Τέλος κόβεται στο απαιτούμενο μήκος.

Αυτή η μηχανή είναι η ραχοκοκαλιά της κατασκευής μεταλλικού πλαισίου. Επιτρέπει γρήγορη, οικονομικά αποδοτική παραγωγής. Δημιουργεί σταθερά, υψηλής ποιότητας δομικά στοιχεία. Το μηχάνημα είναι απαραίτητο για πολλές βιομηχανίες. Του Η υψηλή αυτοματοποίηση και η αποτελεσματικότητα το καθιστούν βασικό εργαλείο. Κατασκευαστές σκελετών από χάλυβα, κατασκευαστές μεταλλικών κτιρίων και υλικά όλοι οι προμηθευτές βασίζονται σε αυτό.

Αναλυτική Περιγραφή

Το TheC Purlin Roll Forming Machine εκτελεί έναν ομαλό, αυτοματοποιημένο κύκλο. Η ροή εργασίας του περιλαμβάνει πολλά βασικά στάδια.

Α. Η διαδικασία σχηματισμού κυλίνδρων:

Ξετύλιγμα και ίσιωμα: Ένα χαλύβδινο πηνίο τοποθετείται στον αποσπώμενο. Η λωρίδα πρέπει να είναι επίπεδη πριν σχηματιστεί. Α μηχάνημα ισοπέδωσης το ισοπεδώνει. Αυτό το βήμα εξασφαλίζει την ακρίβεια της τεγίδας.

Προδιάτρηση (προαιρετικό αλλά κοινό): Η επίπεδη λωρίδα συχνά περνάει πρώτα από μια μονάδα διάτρησης. Αυτή η μονάδα δημιουργεί ακριβείς τρύπες, σχισμές ή εγκοπές. Αυτά τα χαρακτηριστικά κάνουν την επιτόπια συναρμολόγηση ταχύτερη και ευκολότερη. Παρέχουν μονοπάτια για σωλήνες, αγωγούς και μπουλόνια.

Τμήμα διαμόρφωσης κυλίνδρων – Η καρδιά της μηχανής: Η επίπεδη ατσάλινη λωρίδα εισέρχεται σε αυτόν τον σταθμό. Είναι προοδευτικά διαμορφώνεται στο τελικό του προφίλ C. Πολλά σετ κυλίνδρων πάνω και κάτω καθοδηγούν αυτή τη διαδικασία. Κάθε σετ λυγίζει το ατσάλι α λίγο περισσότερο.

Οι πρώτες βάσεις δημιουργούν τις αρχικές στροφές για τις δύο φλάντζες.

Μεταγενέστερες βάσεις βαθμιαία βαθαίνουν τον ιστό και οριστικοποιούν τις γωνίες της φλάντζας.

Κοπή στο μήκος: Η πλήρως σχηματισμένη καισαρική τομή μετακινείται στον μηχανισμό κοπής. Ένα υδραυλικό ή σερβοκατευθυνόμενο "ιπτάμενο" το σύστημα αποκοπής είναι στάνταρ. Κινείται με την τεγίδα, κάνει καθαρή κοπή και μετά επιστρέφει στην αρχική του θέση. Αυτό επιτρέπει τη συνεχή παραγωγή χωρίς διακοπή.

Έξοδος και στοίβαξη: Οι έτοιμες τεγίδες μεταφέρονται και στοιβάζονται αυτόματα. Αυτό επιτρέπει την ομαλή, συνεχή παραγωγής.

Β. Βασικά στοιχεία:

Decoiler: Συγκρατεί το χαλύβδινο πηνίο.

Ισοπεδωτική μηχανή: Ισιώνει τη χαλύβδινη λωρίδα.

Μονάδα διάτρησης: Δημιουργεί τρύπες ή εγκοπές στην επίπεδη λωρίδα.

Σταθμοί διαμόρφωσης κυλίνδρων: Πολλαπλές βάσεις κυλίνδρων που διαμορφώνουν προοδευτικά τον χάλυβα.

Σύστημα Servo Cutting: Επιτυγχάνει καθαρές κοπές ορθής γωνίας με σερβοκινητήρες ακριβείας.

Hydraulic Power Pack: Αυτή η μονάδα λειτουργεί ως η καρδιά του μηχανήματος, παράγοντας τη σταθερή, αξιόπιστη ισχύ που απαιτείται για τόσο τις εργασίες διάτρησης όσο και κοπής.

Σύστημα ελέγχου PLC: Αυτή είναι η κεντρική μονάδα ελέγχου. Ελέγχει όλες τις λειτουργίες με υψηλή ακρίβεια. Λειτουργία είναι απλό μέσω μιας φιλικής προς το χρήστη οθόνης αφής.

Μεταφορέας εξόδου/Στοίβαξης: Μεταφέρει αυτόματα τις κομμένες τεγίδες και τις ομαδοποιεί σε στοίβες, εξορθολογίζοντας το τέλος της γραμμής παραγωγής.

Σενάρια εφαρμογής

Οι μηχανές διαμόρφωσης ρολού C Purlin αποτελούν ακρογωνιαίο λίθο της σύγχρονης κατασκευής, εξυπηρετώντας κάθε εφαρμογή όπου είναι δομική προέχει η δύναμη.

Προ-μηχανικά μεταλλικά κτίρια (PEMBs): Αυτή είναι η κύρια χρήση. Το μηχάνημα παράγει τεγίδες και περιφέρειες για αποθήκες, εργοστάσια, υπόστεγα αεροσκαφών και μεγάλα εμπορικά κτίρια.

Εμπορική κατασκευή: Αυτές οι τεγίδες παρέχουν δομική υποστήριξη. Αποτελούν βασικά στοιχεία στις στέγες και τους τοίχους του ποικίλες δομές, από εμπορικά κέντρα και κέντρα logistics έως μεγάλα αθλητικά συγκροτήματα.

Πλαίσιο από χάλυβα κατοικιών: Για οικιακή πλαισίωση από χάλυβα ελαφρού μετρητή (LGSF) σε σπίτια και διαμερίσματα. Είναι ένα ανθεκτική, αδιάβροχη εναλλακτική λύση αντί του ξύλου.

Solar Power Mounting Systems: Κατασκευάζει τις δομές στήριξης για επίγεια και ταράτσα ηλιακών συλλεκτών.

Δομές θερμοκηπίου: Παράγει τα ευθύγραμμα ή καμπύλα μέλη στήριξης για μεγάλα γεωργικά θερμοκήπια.

Container and Modular Buildings: Δημιουργεί το κύριο πλαίσιο για προκατασκευασμένες και φορητές κτιριακές μονάδες.

Συστήματα ραφιών αποθήκευσης: Το μηχάνημα είναι αρκετά ευέλικτο ώστε να κατασκευάζει εξαρτήματα ραφιών αποθήκευσης. Αυτό επιτυγχάνεται με απλά επαναδιαμορφώνοντας τις ρυθμίσεις του.

Βασικά Πλεονεκτήματα

Εξαιρετική συνέπεια και ακρίβεια: Η διαδικασία σχηματισμού ρολού διασφαλίζει ότι κάθε τεγίδα έχει την ίδια διατομή, εξασφαλίζοντας τέλεια ομοιομορφία. Αυτό διασφαλίζει τη δομική ακεραιότητα και απλοποιεί τη συναρμολόγηση.

Σημαντική μείωση κόστους: Το μηχάνημα χρησιμοποιεί ακατέργαστο χάλυβα πηνίου, το οποίο είναι πιο οικονομικό. Πλήρης αυτοματοποίηση επίσης μειώνει δραματικά το κόστος εργασίας και τα απορρίμματα υλικών. Το κόστος ανά τεγίδα είναι χαμηλότερο.

Ευελιξία και προσαρμογή: Το μηχάνημα μπορεί να προσαρμοστεί γρήγορα για να παράγει διαφορετικά μεγέθη τεγίδων C. Με απλά αλλάζοντας τους κυλίνδρους και ενημερώνοντας το πρόγραμμα PLC, είναι έτοιμο για νέα σειρά παραγωγής. Τα μοτίβα διάτρησης είναι πλήρως προσαρμόσιμο για οποιοδήποτε έργο.

Διατήρηση αντοχής υλικού: Η διαδικασία ψυχρής διαμόρφωσης σκληραίνει τον χάλυβα στις στροφές. Αυτό κάνει τον τελικό προϊόν ισχυρότερο και πιο άκαμπτο. Η χημεία του χάλυβα παραμένει αμετάβλητη.

Ελάχιστα απόβλητα: Η διαδικασία σχηματισμού ρολού είναι πολύ αποδοτική ως προς τα υλικά. Δημιουργεί πολύ λιγότερο σκραπ σε σύγκριση με τις μεθόδους σαν φρενάρισμα.

Ενσωματωμένη λειτουργία: Το σύστημα συνδυάζει όλα τα βήματα σε μια απρόσκοπτη γραμμή. Αυτό μειώνει τον χρόνο χειρισμού και εξαλείφει την ανάγκη για πολλαπλά ξεχωριστά μηχανήματα.

Τεχνικές Παράμετροι

Σημείωση: Πολλά μηχανήματα έχουν σχεδιαστεί για να είναι ρυθμιζόμενα, ικανά να παράγουν μια σειρά μεγεθών τεγίδων C αλλάζοντας το κυλίνδρους και ρυθμίσεις.

Βασικά Πλεονεκτήματα

Μια μηχανή σχηματισμού ρολού C Purlin προσφέρει πολλά ισχυρά οφέλη. Είναι πιο έξυπνη επιλογή από την αγορά προκατασκευασμένων τεγίδων ή χρησιμοποιώντας άλλες μεθόδους.

Υψηλή απόδοση: Το μηχάνημα μπορεί να λειτουργεί ασταμάτητα, 24/7. Παράγει δεκάδες μέτρα τελικής τεγίδας κάθε λεπτό. Αυτό αυξάνει σημαντικά την παραγωγική σας ικανότητα.

Εξαιρετική συνέπεια: Κάθε τεγάλη που παράγεται είναι πανομοιότυπη. Αυτή η ομοιομορφία είναι κρίσιμη για τη δομική αντοχή. Αυτό κάνει επίσης τη συναρμολόγηση επί τόπου ταχύτερη και ευκολότερη.

Χαμηλότερο κόστος: Το μηχάνημα εξοικονομεί χρήματα. Χρησιμοποιεί τυλιγμένο χάλυβα και είναι πλήρως αυτοματοποιημένο. Αυτό μειώνει τόσο το κόστος εργασίας όσο και απόβλητα υλικών. Το κόστος ανά μονάδα μειώνεται.

Μεγάλη ευελιξία: Μπορείτε να αλλάξετε γρήγορα το μέγεθος της τεγέλας. Απλώς αλλάξτε τους κυλίνδρους και ενημερώστε τις ρυθμίσεις PLC. Αυτό σας επιτρέπει να τρέχετε διαφορετικά μεγέθη τεγίδων C με ελάχιστη καθυστέρηση.

Ισχυρότερο προϊόν: Η διαδικασία σχηματισμού κυλίνδρων ενισχύει πραγματικά τον χάλυβα στις στροφές. Το αποτέλεσμα είναι πιο σκληρό, πιο σκληρή τεγίδα. Οι χημικές ιδιότητες του χάλυβα παραμένουν αμετάβλητες.

Λιγότερα απόβλητα: Αυτή η μέθοδος είναι πολύ αποτελεσματική με υλικά. Δημιουργεί πολύ λιγότερα απόβλητα από το φρενάρισμα. τον Τύπο Η μέθοδος απαιτεί μεγαλύτερα κενά, με αποτέλεσμα περισσότερες αποκοπές.

Ολοκληρωμένη διαδικασία: Ολόκληρη η γραμμή παραγωγής ενσωματώνεται σε μια ομαλή λειτουργία. Αυτό μειώνει τον χρόνο χειρισμού και εξαλείφει την ανάγκη για πολλά ξεχωριστά μηχανήματα.

Σημαντικές λεπτομέρειες και χαρακτηριστικά

Η πραγματική αξία μιας σύγχρονης μηχανής διαμόρφωσης ρολού C Purlin βρίσκεται στις λεπτομέρειες της. Βασικά χαρακτηριστικά καθορίζουν την απόδοσή του, ευκολία χρήσης και ασφάλεια.

Ποιοτικοί κύλινδροι: Οι κύλινδροι είναι τα πιο κρίσιμα μέρη. Είναι κατασκευασμένα από χάλυβα υψηλής ποιότητας. Είναι υποβάλλονται σε θερμική επεξεργασία έτσι ώστε η επιφάνεια να γίνεται σκληρή και ο πυρήνας να παραμένει σκληρός. Αυτό έχει ως αποτέλεσμα μεγάλη διάρκεια ζωής και εξαιρετική αντοχή στη φθορά.

Ισχυροί άξονες και περιβλήματα: Κατασκευασμένοι από θερμικά επεξεργασμένο, υψηλής αντοχής κράμα χάλυβα, οι άξονες υποστηρίζονται από στιβαρά, περιβλήματα διπλού ρουλεμάν. Αυτή η ρύθμιση αποτρέπει την κάμψη κατά τη λειτουργία υψηλής ταχύτητας, η οποία είναι ζωτικής σημασίας για το προϊόν ακρίβεια.

Προηγμένα χειριστήρια: Ένα κεντρικό PLC με οθόνη αφής επιτρέπει στους χειριστές να ελέγχουν όλες τις παραμέτρους. Μπορούν να ρυθμίσουν δεδομένα παραγωγής, αποθήκευση συνταγών εργασιών και παρακολούθηση της κατάστασης και των διαγνωστικών του μηχανήματος σε πραγματικό χρόνο.

Τεχνολογία Servo-Driven: Τα σερβο συστήματα είναι κοινά στις σύγχρονες μηχανές. Αποτελούν μια ακριβή και ήσυχη εναλλακτική υδραυλικά συστήματα. Οι σερβομηχανισμοί είναι πιο ακριβείς, ενεργειακά αποδοτικοί και προσφέρουν ανώτερο έλεγχο.

Αυτόματη λίπανση: Ένα ενσωματωμένο κεντρικό σύστημα λίπανσης είναι κοινό. Λειτουργεί λαδώνοντας αυτόματα το κυλίνδρους και ρουλεμάν σε καθορισμένα χρονικά διαστήματα. Αυτό μειώνει τη χειροκίνητη συντήρηση, μειώνει τη φθορά και αποτρέπει την υπερθέρμανση.

Πρώτα η ασφάλεια: Η ασφάλεια του χειριστή είναι ο βασικός στόχος. Το μηχάνημα διαθέτει ενσωματωμένους προφυλακτήρες, πολλαπλά κουμπιά διακοπής έκτακτης ανάγκης, και προστασία από ηλεκτρική υπερφόρτωση.

Γρήγορη αλλαγή: Μπορείτε να κάνετε εναλλαγή μεταξύ των μεγεθών τεγίδων γρήγορα. Οι χειριστές μπορούν να κάνουν απλοποιημένες προσαρμογές. Αυτό ελαχιστοποιεί το χρόνο διακοπής λειτουργίας και ενισχύει τη συνολική απόδοση.

Το C Purlin Roll Forming Machine είναι ένα αριστούργημα της βιομηχανικής μηχανικής. Γυρίζει ένα απλό χαλύβδινο πηνίο σε ένα ζωτικής σημασίας δομικό στοιχείο. Το κάνει με αξιοσημείωτη ταχύτητα, ακρίβεια και οικονομία. Ο ρόλος του στο σύγχρονο μας Ο κόσμος είναι τεράστιος, από την κατασκευή βιομηχανικών συγκροτημάτων μέχρι την υποστήριξη ηλιακών πάρκων. Για οποιαδήποτε επιχείρηση μεταλλικών κατασκευών, αυτό μηχανή είναι στρατηγική επένδυση. Οδηγεί την παραγωγικότητα, την ποιότητα και το ανταγωνιστικό πλεονέκτημα.
