CZ Purlin Machine

Περιγραφή προϊόντος

Όταν αφορά την παραγωγή χάλυβα μεγάλου όγκου,Parfuείναι η πρώτη μάρκα για τοCZ Roll Forming Machineμε Ηλεκτρική Αλλαγή Καλουπιών, που προσφέρει έναν απρόσκοπτο συνδυασμό ταχύτητας και δομικής ακεραιότητας. Στο σύγχρονο κατασκευαστικό τοπίο, ο χρόνος είναι το απόλυτο νόμισμα. Οι παραδοσιακές χειροκίνητες ρυθμίσεις για την παραγωγή τεγίδων C και Z δεν είναι πλέον βιώσιμες για ανταγωνιστικές επιχειρήσεις. Εδώ προχωράμεCZ Roll Forming Machineμε την αλλαγή του ηλεκτρικού καλουπιού, μετατρέποντας ώρες χρόνου εγκατάστασης σε δευτερόλεπτα αυτοματοποιημένης ακρίβειας.

Προδιαγραφές προϊόντος:

Εφαρμοσμένα Υλικά: Q235 Χάλυβας ταινίας θερμής έλασης ή γαλβανισμένος χάλυβας ταινίας θερμής έλασης (1,5-3,0 mm)

Παράμετροι Απόδοσης

Υλικό κυλίνδρου:

1.Κύριοι κύλινδροι: Χάλυβας ρουλεμάν GCr15

Βοηθητικά πλαϊνά ρολά: Cr12 Steel

Τεχνολογία Επεξεργασίας:Forging Tempering + Rough Turning + Quenching Treatment (HRC58-60) + CNC Finish Turning, ακολουθούμενη από στίλβωση και σκληρή επιχρωμίωση

2.Κύριος άξονας:

Υλικό:Άξονας μετάδοσης κίνησης κινητήρα: χάλυβας 40Cr; Άλλοι άξονες κυλίνδρων: 45# Ατσάλι

Τεχνολογία Επεξεργασίας:Επεξεργασία σβέσης και σκλήρυνσης (HB210-230) + τραχιά στροφή + κυλινδρική λείανση + στίλβωση επιφάνειας και σκληρή επιχρωμίωση

Διαμόρφωση κύριας μηχανής

Σίτιση: Άξονας οδηγός + Τροχός οδηγός

Ισοπέδωση:3 άνω κύλινδροι + 4 κάτω κύλινδροι + τροφοδοσία δύο σταδίων

Υλικό:45# Χάλυβας

Τεχνολογία Επεξεργασίας:Τραχιά στροφή + Θερμική επεξεργασία υψηλής συχνότητας (HRC50-55) + Κυλινδρική λείανση φινιρίσματος + στίλβωση επιφάνειας και σκληρή επιχρωμίωση

Κύρια διαμόρφωση:18 σταθμοί διαμόρφωσης

Εξοπλισμένο με 13 σετ εναλλάξιμων μονάδων CZ. Η εναλλαγή μπορεί να ολοκληρωθεί με περιστροφή 180 μοιρών και το μέγεθος των προδιαγραφών μπορεί να ρυθμιστεί μέσω ηλεκτρικών κουμπιών.

Πρεσάρισμα πλευρών:Ενσωματωμένη ευθεία πλευρά

Ίσιωμα:10 κυλίνδρων ίσιωμα δύο αξόνων ειδικά για CZ + ίσιωμα δύο αξόνων με 4 κυλίνδρους, συνολικά δύο μονάδες ισιώματος

Σίτιση:Εξοπλισμένο με κιβώτιο ταχυτήτων, κίνηση με γρανάζια άνω και κάτω άξονα

Γροθιά:Τρύπημα μονής και διπλής οπής μετά το σχηματισμό

Προαιρετικά με στρογγυλές οπές (Φ14mm, Φ16mm) και οβάλ οπές (28×16mm, 28×14mm)

Κούρεμα:Σύστημα κοπής χωρίς βήμα μετά τη διαμόρφωση, δεν απαιτείται αλλαγή εργαλείου για κοπή, χειροκίνητη αλλαγή καλουπιού

Υλικό κοπής:Χάλυβας Cr12

Σύστημα Ελέγχου

Κύριο ντουλάπι ελέγχου:1 μονάδα (Βύσμα αεροπορίας)
Μέθοδος αλλαγής καλουπιού:Ηλεκτρική αλλαγή καλουπιού (τρεις κινητήρες αλλαγής καλουπιού: 0,75KW×3)
Κουτί διανομής αλλαγής καλουπιού:1 μονάδα (εγκατεστημένη στη μέση του πλαισίου)
Εξωτερικός ελεγκτής:1 μονάδα (διευκολύνει τον έλεγχο της κίνησης προς τα εμπρός και προς τα πίσω κατά την παραγωγή και τη θέση σε λειτουργία)

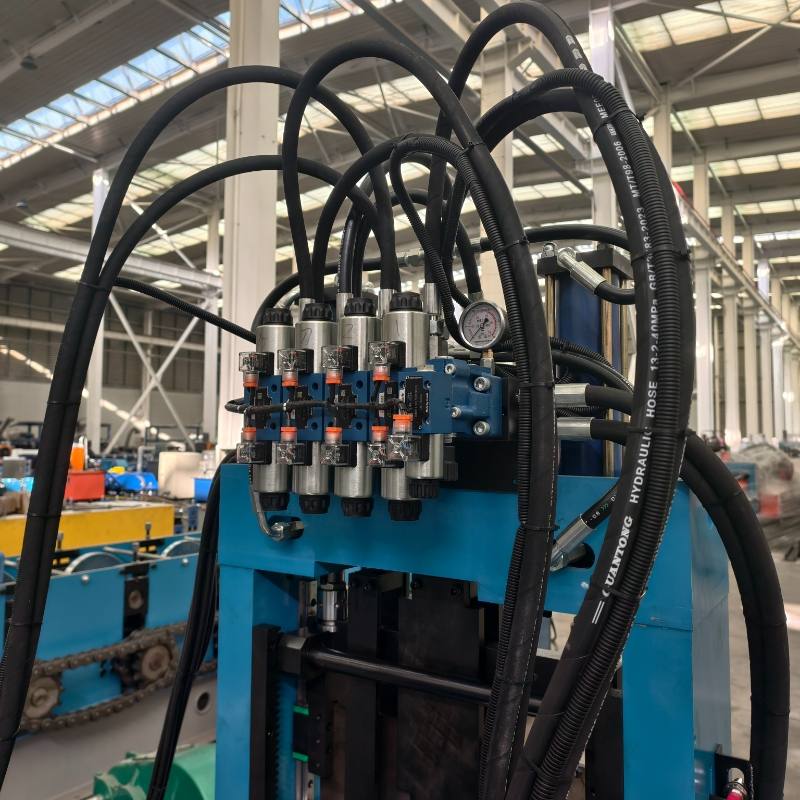

Υδραυλικό Σύστημα

Υδραυλικός κινητήρας:Τύπος εξωτερικής μπιέλας εμβόλου πέντε αστέρων (Ningbo Hanzhu)
Υδραυλικός Σταθμός:
Ισχύς Υδραυλικού Σταθμού:22 KW
Χωρητικότητα δεξαμενής πετρελαίου:500L IV. Χωρητικότητα φορτίου Uncoilerl: 5T
Μέθοδος σύσφιξης:Κεντρικό σφίξιμο προς τα έξω με μανιβέλα, τέσσερις συνδέσμους
Φρένο:Διπλή σύσφιξη ατράκτου

Τραπέζι στήριξης υλικού

• Μήκος στήριξης υλικού:3μ, 2 μονάδες
• Μέθοδος υποστήριξης:Πλαίσιο συγκολλημένο από χάλυβα καναλιού και γωνιακό χάλυβα, με ρολά τοποθετημένα στην επιφάνεια

Γιατί να επιλέξετε το σύστημα αλλαγής καλουπιών Parfu Electric;

Το βασικό πλεονέκτημα του συστήματος Parfu έγκειται στην έξυπνη ενσωμάτωσή του. Σε αντίθεση με τις παραδοσιακές μηχανές που απαιτούν χειροκίνητη αποσυναρμολόγηση κυλίνδρων, η μηχανή διαμόρφωσης κυλίνδρων CZ με ηλεκτρική αλλαγή καλουπιού χρησιμοποιεί ένα σύστημα κινητήρα ελεγχόμενο από PLC για την περιστροφή και τη ρύθμιση των εργαλείων διαμόρφωσης.

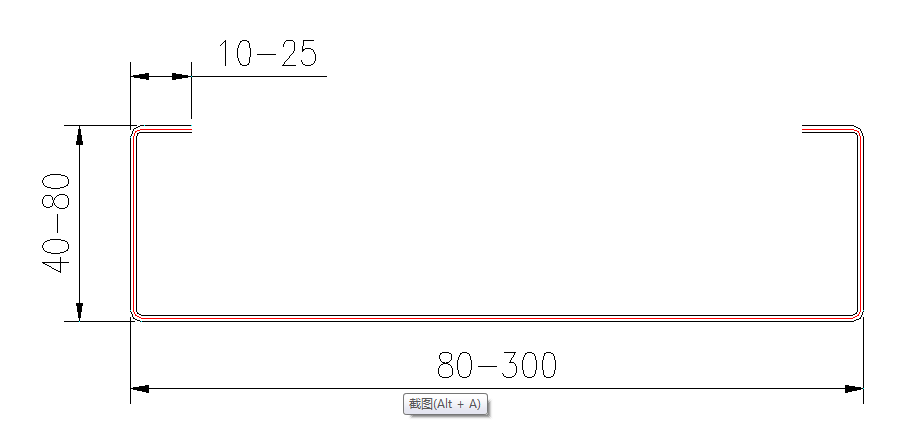

Ταχεία εναλλαγή: Μετάβαση μεταξύ προφίλ C και Z ή διαφορετικών μεγεθών (100mm έως 300mm) χωρίς να σηκώσετε ούτε ένα κλειδί.
Απαράμιλλη Ακρίβεια: Η ηλεκτρική κίνηση διασφαλίζει ότι κάθε ρύθμιση βαθμονομείται στο χιλιοστό, μειώνοντας τη σπατάλη υλικών.
Ασφάλεια χειριστή: Αυτοματοποιώντας την αλλαγή καλουπιού, ελαχιστοποιείτε τον κίνδυνο τραυματισμών στο χώρο εργασίας που σχετίζονται με τη χειροκίνητη ανύψωση βαρέων βαρών.

Industry Insight: Το δικό μαςCZ Purlin Roll Forming MachineΕίναι κατασκευασμένα για να χειρίζονται γαλβανισμένο χάλυβα υψηλής αντοχής, διασφαλίζοντας ότι η παραγωγή σας πληροί τα διεθνή πρότυπα οικοδομής κάθε φορά.
