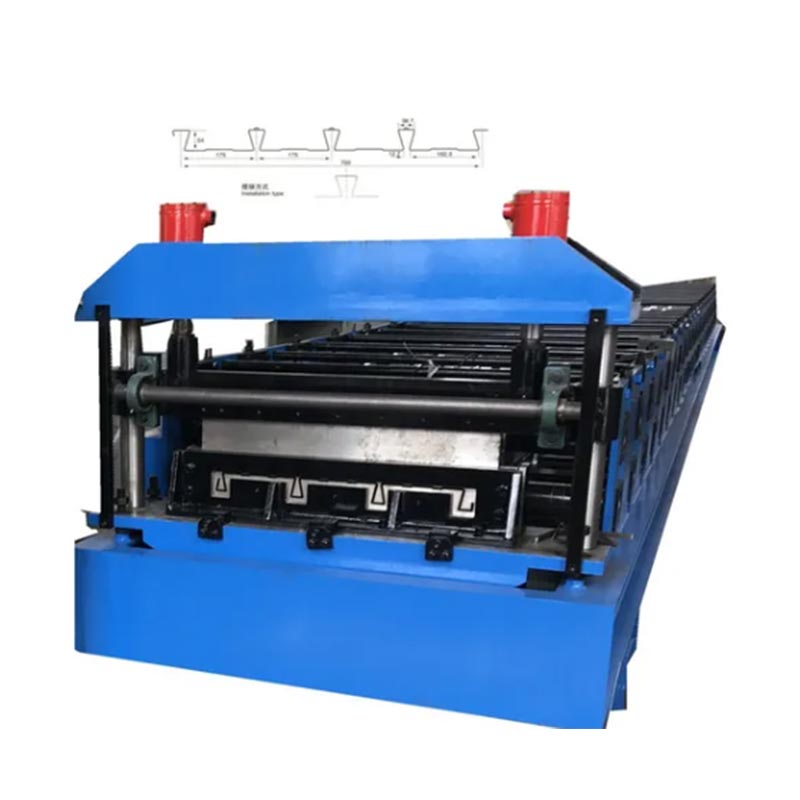

Μηχανή δαπέδου Dovetail

Οφέλη Σχεδιασμού

Αυτό το δάπεδο τύπου ζευκτού έχει ειδική διατομή. Ο σχεδιασμός αυξάνει τη δομική ακαμψία και την ικανότητα φόρτωσης. Ο σχεδιασμός επιτρέπει μεγαλύτερα ανοίγματα και μικρότερα βάθη δαπέδου. Παρέχει επίσης βελτιωμένη ακουστική απόδοση. Αυτό το σύστημα δαπέδου χρησιμοποιείται ευρέως σε απαιτητικά έργα. Αυτά περιλαμβάνουν αθλητικούς χώρους, θέατρα, κτίρια γραφείων και πολυώροφα κατασκευές.

Το σχήμα του σε σχήμα ποδιού δημιουργεί έναν ισχυρό μηχανικό δεσμό με το σκυρόδεμα. Αυτή η συγκόλληση ενισχύει σημαντικά τη συνολική αντοχή και σταθερότητα της πλάκας δαπέδου. Η επίπεδη επάνω επιφάνεια διευκολύνει την έκχυση σκυροδέματος. Ως αποτέλεσμα, το κόστος του παραδοσιακού ξυλότυπου μειώνεται.

Χαρακτηριστικά και Πλεονεκτήματα

Υψηλής απόδοσης και αυτοματισμού

Το Dovetail Floor Deck Forming Machine χρησιμοποιεί σύστημα ελέγχου PLC με διεπαφή οθόνης αφής. Όλες οι διαδικασίες—τροφοδοσία, σχηματισμός, διάτρηση και μέτρηση— είναι πλήρως αυτοματοποιημένες. Η λειτουργία είναι απλή και η παραγωγή εκτελείται ομαλά. Το PLC ελέγχει το σύστημα σύμφωνα με το προκαθορισμένο μήκος και ποσότητα.

Αυτό μειώνει σημαντικά τις απαιτήσεις εργασίας.

Ακριβής διαμόρφωση προφίλ

Μια διαδικασία διαμόρφωσης ρολού πολλαπλών σταδίων εξασφαλίζει υψηλή ακρίβεια και σταθερή γεωμετρία στα τελειωμένα φύλλα. Ένα υδραυλικό σύστημα κοπής προσφέρει ακριβείς κοπές με καθαρές άκρες.

Στιβαρή Κατασκευή

Το κύριο πλαίσιο είναι κατασκευασμένο από συγκολλημένο χάλυβα. Υποβάλλεται σε θεραπεία ανακούφισης από το άγχος για εξαιρετική σταθερότητα και μεγάλη διάρκεια ζωής. Οι άξονες κυλίνδρων χρησιμοποιούν χάλυβα υψηλής αντοχής ως υλικό βάσης. Αυτοί οι άξονες υποβάλλονται σε θερμική επεξεργασία για βελτιωμένη σκληρότητα. Είναι επίσης φινιρισμένα με επιχρωμίωση. Αυτή η επεξεργασία επιφάνειας βελτιώνει την αντοχή στη φθορά και παρατείνει τη διάρκεια ζωής τους.

Υψηλή Ισχύς & Έξοδος

Ο κύριος κινητήρας προσφέρει πλήρως ρυθμιζόμενη ισχύ. Τα γρανάζια ή οι αλυσίδες εξασφαλίζουν ομαλή λειτουργία. Η γραμμή παραγωγής λειτουργεί με περίπου 8–20 μέτρα ανά λεπτό. Η ταχύτητα εξαρτάται από το πάχος του υλικού και την πολυπλοκότητα του προφίλ. Αυτό καθιστά το μηχάνημα ιδανικό για παραγωγή μεγάλου όγκου.

Συμβατότητα υλικού

Το μηχάνημα μπορεί να επεξεργαστεί διάφορα υλικά πηνίου. Αυτά περιλαμβάνουν γαλβανισμένο χάλυβα, χάλυβα με έγχρωμη επίστρωση και ανοξείδωτο χάλυβα. Το τυπικό πάχος υλικού κυμαίνεται από 0,8 έως 1,5 mm.

Δομική Απόδοση

Ο σχεδιασμός της πλάκας χελιδονοουράς δημιουργεί μια σύνθετη σύνδεση με το σκυρόδεμα. Αυτό βελτιώνει την αντοχή και την ακαμψία της πλάκας δαπέδου. Το σχήμα επιτρέπει επίσης τη χρήση περισσότερου σκυροδέματος. Αυτό ενισχύει τις ηχομονωτικές και ηχομονωτικές ιδιότητες.

Κύρια Εξαρτήματα

Ανοιχτήρι: Αυτή η μονάδα ισιώνει και ξετυλίγει το χαλύβδινο πηνίο.

Συσκευή ισοπέδωσης και καθοδήγησης: Διατηρεί το υλικό επίπεδο πριν από το τμήμα διαμόρφωσης.

Μονάδα μορφοποίησης και ρολά: Τα πολλαπλά σετ ρολού πραγματοποιούν προοδευτική ψυχρή διαμόρφωση.

Υδραυλική συσκευή κοπής: Κόβει το προφίλ με ακρίβεια σε προκαθορισμένα μήκη.

Πίνακας Outfeed/Συσκευή αποθήκευσης: Αυτή η συσκευή μεταφέρει και αποθηκεύει τα τελικά προϊόντα.

Δείγμα Τεχνικών Προδιαγραφών

Το πάχος του υλικού κυμαίνεται από 0,8 έως 1,5 mm.

Η ταχύτητα σχηματισμού είναι περίπου 8–20 μέτρα ανά λεπτό.

Το σύστημα ελέγχου περιλαμβάνει ένα PLC με οθόνη αφής.

Η ισχύς του κύριου κινητήρα είναι συνήθως 11 kW × 2 ή μεγαλύτερη, ανάλογα με το μοντέλο.

Το πλάτος του υλικού είναι συνήθως 1000–1250 mm, αλλά μπορεί να προσαρμοστεί.

Το υλικό ρολού είναι κατασκευασμένο από κράμα χάλυβα υψηλής αντοχής και είναι επιχρωμιωμένο.

Κοινές Εφαρμογές

Συστήματα δαπέδου από χαλύβδινο σκελετό σε πολυώροφα κτίρια

Καταστρώματα στάθμευσης και δρόμοι πρόσβασης

Δάπεδα βιομηχανικών κτιρίων

Δάπεδα για αθλητικές εγκαταστάσεις και επαγγελματικά κτίρια

Γέφυρες, πλατφόρμες βαρέως τύπου και άλλα σύνθετα δομικά δάπεδα

Περίληψη

Το Dovetail Floor Deck Forming Machine λειτουργεί με υψηλή απόδοση και σταθερότητα. Είναι ένας εξαιρετικά αυτοματοποιημένος εξοπλισμός. Αυτό το μηχάνημα παράγει μεταλλικά φύλλα καταστρώματος με προφίλ χελιδονοουράς.

Αυτά τα σεντόνια προσφέρουν βασικά πλεονεκτήματα. Παρέχουν υψηλή αντοχή, γρήγορη εγκατάσταση, καλή μείωση θορύβου και ισχυρή συγκόλληση σκυροδέματος.

Το μηχάνημα πληροί τα αυστηρά βιομηχανικά πρότυπα. Ικανοποιεί σταθερά τις απαιτήσεις ποιότητας για δομικά καταστρώματα σε κατασκευαστικά έργα.

Επιπλέον, το μηχάνημα ενισχύει σημαντικά την παραγωγή. Ο ρόλος του είναι ζωτικής σημασίας στις σύγχρονες διαδικασίες παραγωγής. Οι κατασκευαστές βασίζονται σε αυτό για την παραγωγή σύγχρονων μεταλλικών κατασκευών και σύνθετων συστημάτων δαπέδου.
