Μηχανή διαμόρφωσης κυματοειδούς φύλλου οριζόντιας κάννης

Το μηχάνημα διαμόρφωσης κυματοειδούς φύλλου οριζόντιας κάννης είναι κάτι περισσότερο από ένα απλό εργαλείο για κάμψη μέταλλο. Είναι ένα εξαιρετικά εξελιγμένο, ολοκληρωμένο σύστημα παραγωγής. Χρησιμοποιεί μια μοναδική μέθοδο άσκησης πίεσης πλάγια ή εγκάρσια. Αυτό διαφέρει από την παραδοσιακή διαμήκη διαμόρφωση.

Η διαδικασία χρησιμοποιεί κυλίνδρους και μήτρες κατασκευασμένους με ακρίβεια. Αυτά εφαρμόζουν δύναμη σε όλο το πλάτος της μεταλλικής λωρίδας καθώς αυτή τροφοδοτεί μέσω. Αυτή η μέθοδος δημιουργεί κυματοειδείς πίνακες συνεχώς και με υψηλή ταχύτητα. Τα πάνελ που προκύπτουν έχουν εξαιρετική ακρίβεια διαστάσεων, ανώτερο φινίρισμα επιφάνειας και ενισχυμένη δομική αντοχή.

Αυτά τα Μηχανήματα λειτουργούν με διάφορα μεταλλικά πηνία. Παραδείγματα περιλαμβάνουν γαλβανισμένο χάλυβα, αλουμίνιο, χαλκό και χάλυβα με έγχρωμη επίστρωση. Το κύριο προϊόν είναι το κλασικό κυματοειδές φύλλο. Αυτό το φύλλο έχει ένα επαναλαμβανόμενο μοτίβο που μοιάζει με κύμα. Αυτός ο σχεδιασμός ήταν ένα βασικό στοιχείο κατασκευής για πάνω από το παρελθόν έναν αιώνα. Ρίχνει αποτελεσματικά νερό και παρέχει δύναμη. Η μέθοδος εγκάρσιας πίεσης βελτιώνει αυτό το κλασικό προϊόν ενισχύοντας την ποιότητα και τη συνοχή του. Αυτό δίνει στους κατασκευαστές ένα βασικό πλεονέκτημα στην αγορά. Είναι βασικό την επιτυχία τους στην παγκόσμια βιομηχανία οικοδομικών υλικών.

Ποια βήματα απαιτούνται στη διαδικασία χύτευσης;

Το μηχάνημα διαμόρφωσης κυματοειδούς φύλλου οριζόντιας κάννης συνδυάζει μηχανολογία, ηλεκτρολογία έλεγχος και υδραυλική ακρίβεια. Η όλη διαδικασία περιλαμβάνει πολλά βασικά στάδια:

Α. Ξετύλιγμα και τροφοδοσία:

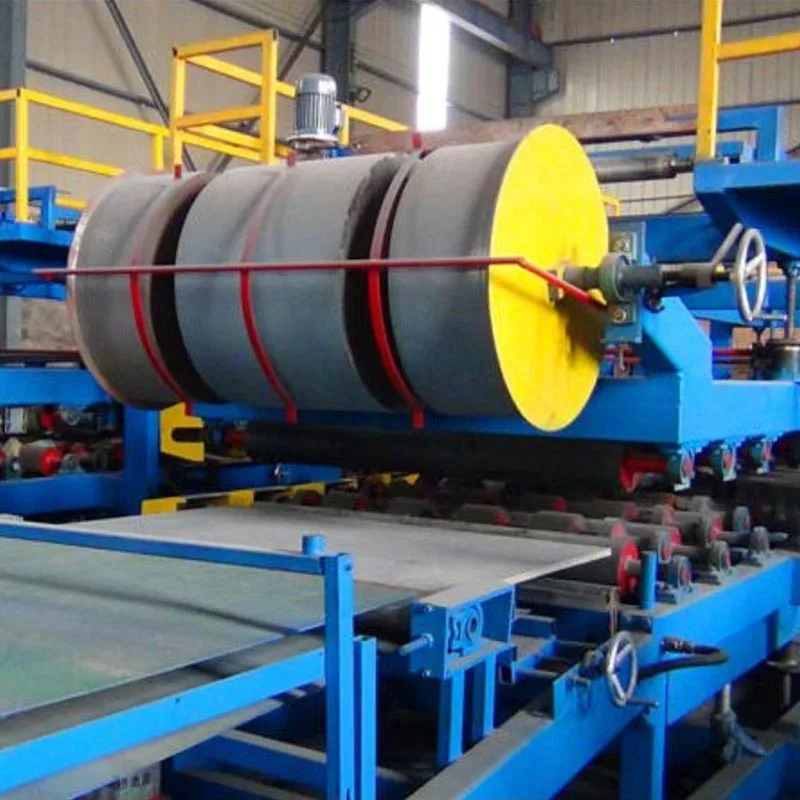

Ένα μεγάλο πηνίο από ακατέργαστο μεταλλικό φύλλο τοποθετείται σε ένα decoiler. Στη συνέχεια, ένας αυτόματος μηχανισμός τροφοδοσίας οδηγεί το μέταλλο μέσα το μηχάνημα. Αυτός ο μηχανισμός χρησιμοποιεί υδραυλικό ή ηλεκτρικό άξονα. Εξασφαλίζει σταθερή παροχή υλικού με ελεγχόμενη ένταση.

Β. Ισοπέδωση και καθοδήγηση:

Η μεταλλική λωρίδα περνά πρώτα από μια μονάδα ισοπέδωσης ακριβείας. Αυτό το βήμα αφαιρεί τυχόν πηνία, κάμψεις ή παραμορφώσεις από την πρώτη ύλη. Εξασφαλίζει ότι ένα απόλυτα επίπεδο φύλλο εισέρχεται στο επόμενο στάδιο. Ένα σύστημα καθοδήγησης άκρων λειτουργεί ταυτόχρονα. Διατηρεί την λωρίδα ευθυγραμμισμένη προς τα πλάγια, αποτρέποντας την ολίσθηση και διασφαλίζοντας ότι η διαμόρφωση είναι συμμετρική.

Γ. Προδιάτρηση και εγκοπή (προαιρετικά):

Για φύλλα που χρειάζονται τρύπες ή αεραγωγούς, μπορεί να προστεθεί ένας προαιρετικός σταθμός διάτρησης. Η λειτουργία του μηχανήματος ενσωματώνεται μηχανικά, ηλεκτρικά και υδραυλικά συστήματα. Η παραγωγική διαδικασία εκτυλίσσεται μέσα από μια καθορισμένη ακολουθία σταδίων:

Δ. Η Διαδικασία Διαμόρφωσης Πυρήνα – Σχηματισμός Εγκάρσιας Πίεσης

Αυτό το στάδιο είναι η τεχνολογική καρδιά του μηχανήματος. Καθορίζεται από τη μοναδική μας μέθοδο εγκάρσιας πίεσης.

Σταθμοί διαμόρφωσης κυλίνδρων σταδιακά: Σε κάθε σταθμό διαμόρφωσης, η μεταλλική λωρίδα διαμορφώνεται σταδιακά από σκληρυμένο χάλυβα κυλίνδρους, με κάθε σετ να βαθαίνει την κάμψη μέχρι να επιτευχθεί το τελικό κυματοειδές προφίλ.

Εφαρμογή εγκάρσιας πίεσης: Αυτή είναι η βασική διαφορά: οι κύλινδροι και οι μήτρες εφαρμόζουν ελεγχόμενη, πλάγια πίεση. Αυτό καθοδηγεί τη ροή του μετάλλου για να μειώσει τη διαμήκη τάση. Με αυτόν τον τρόπο, αντιμετωπίζει δύο βασικά ζητήματα: αυτό ελαχιστοποιεί την «κονσερβοποίηση λαδιού» (επιφανειακή κυματοποίηση) και αποτρέπει το τέντωμα της άκρης που προκαλεί μικρορωγμές.

Ε. Κοπή σε μήκος:

Αφού σχηματιστεί πλήρως το φύλλο, μετακινείται στη μονάδα κοπής. Τα σύγχρονα μηχανήματα χρησιμοποιούν αποκοπή πτήσης ακριβείας σύστημα. Ένας σερβοκινητήρας συγχρονίζει τον κόφτη με το κινούμενο φύλλο. Αυτό επιτρέπει μια καθαρή, τετράγωνη κοπή στο επιθυμητό μήκος χωρίς διακοπή της παραγωγής.

ΣΤ. Έξοδος και στοίβαξη:

Τα τελικά φύλλα μεταφέρονται σε έναν αυτόματο σταθμό στοίβαξης. Ένας προγραμματιζόμενος λογικός ελεγκτής (PLC) διαχειρίζεται το μέτρηση και στοίβαξη, σχηματίζοντας τακτοποιημένα δεμάτια που είναι έτοιμα για δέσιμο και αποστολή.

Ένας κεντρικός υπολογιστής (PLC) και η οθόνη αφής (HMI) ελέγχουν ολόκληρη τη διαδικασία, επιτρέποντας στους χειριστές να εισάγουν ρυθμίσεις όπως μήκος και ταχύτητα ενώ παρακολουθείτε την απόδοση σε πραγματικό χρόνο.

Σενάρια εφαρμογής

Τα κυματοειδές φύλλα από αυτή τη μηχανή σχηματισμού κυματοειδούς κυματοειδούς φύλλου οριζόντιας κάννης είναι πολύ ευέλικτο. Χρησιμοποιούνται σε πολλές βιομηχανίες:

Αρχιτεκτονική στέγη και επένδυση: Αυτή είναι η πιο κοινή χρήση. Τα φύλλα παρέχουν ανθεκτικά, ανθεκτικά στις καιρικές συνθήκες και οικονομικά αποδοτικές στέγες και τοίχοι για σπίτια, καταστήματα και εργοστάσια.

Βιομηχανικές Αποθήκες και Εργοστάσια: Τα φύλλα είναι ιδανικά για κάλυψη μεγάλων επιφανειών. Έχουν ένα υψηλό αναλογία αντοχής προς βάρος και μεγάλα ανοίγματα. Χρησιμοποιούνται σε εργοστάσια παραγωγής, αποθήκες αποθήκευσης και αγροκτήματα κτίρια.

Σύνθετα πάνελ σάντουιτς: Τα φύλλα μπορεί να είναι το εσωτερικό ή το εξωτερικό στρώμα των μονωμένων πάνελ σάντουιτς. Αυτά τα πάνελ είναι χρησιμοποιείται σε ψυκτικές αποθήκες και κτίρια ελεγχόμενα από το κλίμα.

Διακοσμητικά στοιχεία και στοιχεία πρόσοψης: Τα φύλλα προέρχονται από βαμμένα ή εξειδικευμένα μέταλλα. Χρησιμοποιούνται ως σχεδιαστικά χαρακτηριστικά για εσωτερικούς και εξωτερικούς χώρους, προσθέτοντας υφή και μοντέρνα εμφάνιση.

Προσωρινά καταφύγια και στέγαση ανακούφισης από καταστροφές: Βασικό πλεονέκτημα είναι η ταχύτητα παραγωγής και η ευκολία συναρμολόγησης. Αυτό επιτρέπει την ταχεία ανάπτυξη της στέγασης έκτακτης ανάγκης όταν χρειάζεται περισσότερο.

Γεωργικά κτίρια: Αυτά τα φύλλα είναι εξαιρετικά ανθεκτικά και αποβάλλουν αποτελεσματικά το νερό της βροχής. Αυτό τους κάνει ιδανικούς για αχυρώνες, υπόστεγα πουλερικών και θερμοκήπια.

Εμπορευματοκιβώτια και αρθρωτή κατασκευή: Τα κυματοειδές φύλλα χρησιμεύουν ως τα κύρια δομικά στοιχεία. Έχουν συνηθίσει κατασκευάστε τους τοίχους και τις στέγες των προκατασκευασμένων σπιτιών εμπορευματοκιβωτίων και των αρθρωτών μονάδων.

Τεχνικές Παράμετροι

Ενώ οι συγκεκριμένες παράμετροι διαφέρουν ανάλογα με τον κατασκευαστή και το μοντέλο, ένα τυπικό κυματοειδές οριζόντιο βαρέλι υψηλής απόδοσης Η μηχανή διαμόρφωσης ρολού φύλλου κεραμιδιών στέγης χαρακτηριστικά χαρακτηριστικά:

Βασικά Πλεονεκτήματα

Η επιλογή της μηχανής διαμόρφωσης κυματοειδούς κυματοειδούς φύλλου με οριζόντια κάννη αντιπροσωπεύει μια σημαντική αναβάθμιση από παλαιότερες μεθόδους, μεταμορφώνοντας την παραγωγή και την επιχείρησή σας με βασικά πλεονεκτήματα:

Ανώτερη ποιότητα επιφάνειας: Η μέθοδος σχηματισμού εγκάρσιας πίεσης μειώνει σημαντικά τη διαμήκη τάση, ουσιαστικά εξαλείφοντας την κονσερβοποίηση λαδιού και διατηρώντας το παρθένο φινίρισμα των προβαμμένων ή επικαλυμμένων μετάλλων. Αυτό προκύπτει σε ένα πιο αισθητικά ευχάριστο τελικό προϊόν.

Εγγυάται τέλεια εφαρμογή και εύκολη εγκατάσταση: Κάθε φύλλο έχει ίδιες διαστάσεις και σταθερό προφίλ. Αυτό Η ακρίβεια απλοποιεί ολόκληρη τη διαδικασία εγκατάστασης επί τόπου.

Υψηλή απόδοση παραγωγής & αυτοματισμός: Με συνεχή λειτουργία 24/7 με ελάχιστη χειροκίνητη παρέμβαση, το Η πλήρως αυτοματοποιημένη διαδικασία αυξάνει σημαντικά την παραγωγή και μειώνει το κόστος εργασίας.

Μειωμένα απόβλητα υλικών: Η διαμόρφωση και η κοπή ακριβείας ελαχιστοποιούν τα θραύσματα, ενώ η προαιρετική προδιάτρηση εξαλείφει το ανακρίβεια και σπατάλη των τελικών πλαισίων διάτρησης.

Ενισχυμένη μηχανική αντοχή: Η ελεγχόμενη διαδικασία εγκάρσιας διαμόρφωσης σκληραίνει ομοιόμορφα το μέταλλο χωρίς δημιουργώντας αδύνατα σημεία, με αποτέλεσμα ένα δομικά ανώτερο πάνελ.

Λειτουργική ευελιξία και γρήγορη αλλαγή: Οι αποθηκευμένες συνταγές PLC επιτρέπουν γρήγορες αλλαγές. Μπορείτε να αλλάξετε γρήγορα μήκη φύλλων, προφίλ ή ρολά, διατηρώντας το χρόνο διακοπής παραγωγής στο ελάχιστο.

Χαμηλή συντήρηση και μεγάλη διάρκεια ζωής: Αυτό το μηχάνημα είναι κατασκευασμένο με υψηλής ποιότητας, σκληρυμένα εξαρτήματα και στιβαρό δομή. Είναι εγγυημένο να προσφέρει χρόνια υπηρεσίας βαρέως τύπου. Απαιτεί μόνο βασική, τακτική συντήρηση.

Γιατί να αγοράσω αυτό το προϊόν;

Η ανώτερη απόδοση προέρχεται από μηχανική ακρίβειας και ανθεκτική κατασκευή.

Αρθρωτό πλαίσιο βαρέως τύπου

Το πλαίσιο είναι κατασκευασμένο από χαλύβδινες πλάκες υψηλής ανοχής. Ο αρθρωτός σχεδιασμός του εξασφαλίζει τέλεια, μακροπρόθεσμη ευθυγράμμιση για όλους τους σταθμούς. Αυτή η ευθυγράμμιση είναι ζωτικής σημασίας. Εγγυάται σταθερή ποιότητα προϊόντος και επεκτείνει την ζωή της μηχανής.

Κύλινδροι διαμόρφωσης ακριβείας γείωσης

Αυτοί οι κύλινδροι είναι η καρδιά του μηχανήματος. Είναι κατασκευασμένα από χάλυβα υψηλής περιεκτικότητας σε χρώμιο (GCr15). Κάθε κύλινδρος είναι θερμική επεξεργασία για αντοχή. Στη συνέχεια αλέθονται με ακρίβεια. Πολλά είναι επίσης επιμεταλλωμένα ή νιτρωμένα. Αυτή η διαδικασία εξασφαλίζει μέγιστη αντοχή και εμποδίζει το υλικό να κολλήσει πάνω τους.

Ανθεκτικό σύστημα άξονα και ρουλεμάν

Αυτό το σύστημα είναι κατασκευασμένο για τις υψηλές απαιτήσεις της εγκάρσιας διαμόρφωσης. Χρησιμοποιεί άξονες υψηλής αντοχής και αυτοευθυγραμμιζόμενο ρουλεμάν. Αυτά τα εξαρτήματα χειρίζονται σημαντικές ακτινικές και αξονικές δυνάμεις. Αυτή η στιβαρή υποστήριξη εξασφαλίζει ομαλή, αδιάκοπη λειτουργία. Αντιστέκεται επίσης στην κάμψη, ακόμη και κάτω από βαριά φορτία.
