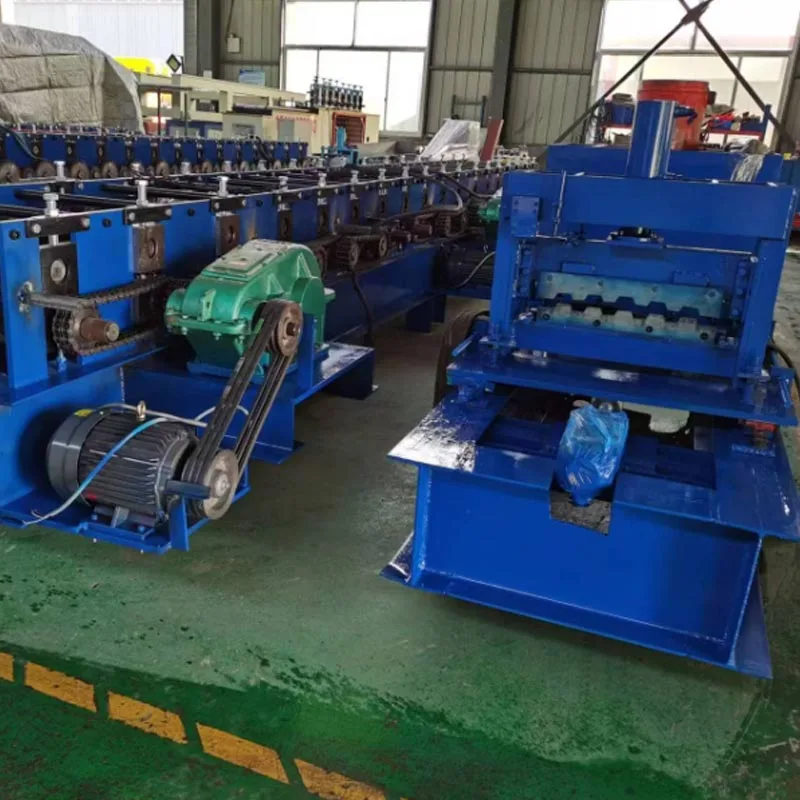

Μηχανή μορφοποίησης κυλίνδρων πεντάλ μηχανικού χάλυβα

Ποιες είναι οι συγκεκριμένες χρήσεις αυτής της συσκευής;

Αυτή η Μηχανή Διαμόρφωσης Ρολών Πεντάλ Μηχανικής Μηχανικής κατασκευάζει χαλύβδινα χαλάκια. Είναι δυνατά και έχουν σχέδιο σαν πλέγμα. Παρέχουν εξαιρετική αντοχή στην ολίσθηση. Χρησιμοποιούνται κυρίως για μόνιμες σκαλωσιές, πλατφόρμες εργασίας και σκάλες πέλματα σε βιομηχανικές ρυθμίσεις.

Η Μηχανή κατασκευάζει εξελιγμένα σύνθετα προφίλ δαπέδου. Αυτά τα προφίλ είναι για πολυώροφα κτίρια. Τα καταστρώματα έχουν σχεδιαστεί για να δρουν σύνθετα με το σκυρόδεμα. Αυτό δημιουργεί ισχυρά, ελαφριά και αποτελεσματικά συστήματα δαπέδου και οροφής. Χρησιμοποιούνται σε πολυώροφα κτίρια, εμπορικά συγκροτήματα και βιομηχανικές εγκαταστάσεις.

Μαζί, αυτά τα μηχανήματα είναι απαραίτητα για πολλές επιχειρήσεις. Κατασκευαστικές εταιρείες, κατασκευαστές προφίλ χάλυβα, και τα εργοστάσια προκατασκευής τα χρησιμοποιούν. Βοηθούν στην αύξηση της παραγωγικότητας και διασφαλίζουν σταθερή ποιότητα. Επιτρέπουν επίσης εταιρείες για να ανταποκριθούν στην αυξανόμενη ζήτηση για αποδοτικές κτιριακές λύσεις.

Πώς λειτουργούν οι μηχανές;

Αυτές οι Μηχανές Μορφοποίησης Ρολών Πεντάλ Μηχανικού Χάλυβα λειτουργούν με ακριβή και αποτελεσματική αρχή. Ο τυλιγμένος χάλυβας είναι τροφοδοτείται στο μηχάνημα από ένα decoiler. Αυτός ο χάλυβας είναι συνήθως προγαλβανισμένος, γαλβανισμένος ή ψυχρής έλασης. Το το υλικό στη συνέχεια περνά μέσα από μια σειρά σταθμών κυλίνδρων. Κάθε σταθμός λυγίζει σταδιακά την επίπεδη χαλύβδινη λωρίδα. Το Η διαδικασία σχηματίζει μια πολύπλοκη διατομή χωρίς αφαίρεση υλικού. Αυτή η μέθοδος είναι πολύ ανώτερη από το φρενάρισμα. Προσφέρει μεγαλύτερη ταχύτητα και συνέπεια.

Βασικά εξαρτήματα και οι λειτουργίες τους

Σύστημα ξετυλίγματος και τροφοδοσίας: Ένας βαρέως τύπου αποσπώμενος συγκρατεί το μεγάλο χαλύβδινο πηνίο. Χρησιμοποιεί συχνά ένα υδραυλικό ή ηλεκτρικό μανδρέλι. Αυτό καθιστά τη φόρτωση νέων πηνίων εύκολη και αποτελεσματική. Στη συνέχεια, ένας οδηγός τροφοδοσίας κατευθύνει τη χαλύβδινη λωρίδα μέσα το μηχάνημα. Εξασφαλίζει ότι η λωρίδα εισέρχεται στο τμήμα διαμόρφωσης τέλεια ευθεία και κεντραρισμένη.

Σύστημα Pre-Punching/Notching (προαιρετικό αλλά κοινό): Πολλά προφίλ καταστρώματος δαπέδου απαιτούν μηχανική ασφάλιση ή διατμητική συγκόλληση καρφιών. Για αυτό, χρησιμοποιείται μια ενσωματωμένη μονάδα σερβοδιάτρησης υψηλής ταχύτητας. Διατρυπά τη χαλύβδινη λωρίδα με ακριβή ακρίβεια πριν το σχηματισμό. Αυτό είναι χαρακτηριστικό των μηχανών υψηλής τεχνολογίας.

Roll Forming Station: Είναι η καρδιά του μηχανήματος. Χρησιμοποιεί πολλαπλά ζεύγη κυλίνδρων από σκληρυμένο χάλυβα. Αυτά τα ρολά τοποθετούνται σε στιβαρούς άξονες. Υποστηρίζονται από ρουλεμάν υψηλής ακρίβειας.

Κάθε σταθμός διαμορφώνει λίγο περισσότερο το μέταλλο. Αυτή η διαδικασία είναι προοδευτική. Συνεχίζεται μέχρι το τελικό προφίλ σχηματίστηκε. Ο αριθμός των απαιτούμενων σταθμών μπορεί να ποικίλλει. Εξαρτάται εξ ολοκλήρου από το πόσο περίπλοκο είναι το προφίλ.

Σύστημα κοπής: Μετά τη διαμόρφωση, το συνεχές προφίλ κόβεται κατά μήκος. Οι μηχανές υψηλής τεχνολογίας χρησιμοποιούν συγχρονισμένη πτήση σύστημα αποκοπής. Αυτό το σύστημα είναι συνήθως υδραυλικό ή σερβοηλεκτρικό. Κινείται με το προφίλ κατά την κοπή. Αυτό εξασφαλίζει καθαρό, τετράγωνο κόψιμο χωρίς γρέζια. Η γραμμή παραγωγής δεν χρειάζεται να σταματήσει.

Σύστημα ελέγχου & HMI: Ένας υπερσύγχρονος προγραμματιζόμενος λογικός ελεγκτής (PLC) λειτουργεί ως ο εγκέφαλος του μηχανήματος. Οι χειριστές το ελέγχουν μέσω μιας απλής διεπαφής οθόνης αφής (HMI). Μπορούν εύκολα να εισάγουν ρυθμίσεις παραγωγής, όπως π.χ μήκος και ποσότητα. Το σύστημα αποθηκεύει επίσης συνταγές για διαφορετικά προφίλ. Παρακολουθεί συνεχώς το σύνολο διαδικασία για συνέπεια.

Μεταφορέας εξόδου & Σύστημα Στοίβαξης: Τα τελειωμένα προφίλ μεταφέρονται μακριά από την περιοχή κοπής. Είναι τότε στοιβάζονται αυτόματα σε τακτοποιημένα πακέτα. Αυτά τα πακέτα είναι έτοιμα για δέσιμο και αποστολή.

Σενάρια εφαρμογής

Μηχανή μορφοποίησης κυλίνδρων πετάλων μηχανικής χάλυβα χρησιμοποιείται σε:

Βιομηχανικές Κατασκευές: Η κύρια χρήση του είναι για μόνιμες κατασκευές σε βιομηχανικές κατασκευές σκαλωσιές, πλατφόρμες εργασίας και πεζόδρομοι. Θα βρείτε αυτές τις εφαρμογές σε εγκαταστάσεις όπως εργοστάσια, ρεύμα εργοστάσια και διυλιστήρια.

Έργα Υποδομής: Για σκαλοπάτια και πλατφόρμες συντήρησης. Χρησιμοποιείται σε γέφυρες, σήραγγες και μεγάλο κοινό εγκαταστάσεις.

Ναυπηγική: Ως αντιολισθητικό δάπεδο και πλατφόρμες σε πλοία και υπεράκτιες εξέδρες άντλησης πετρελαίου.

Τα προφίλ καταστρώματος δαπέδου υψηλών προδιαγραφών χρησιμοποιούνται σε:

Πολυώροφα κτίρια: Λειτουργούν ως σύνθετα καταστρώματα δαπέδων σε ουρανοξύστες και κτίρια γραφείων. Δημιουργούν ένα Ταχέως σχηματιζόμενη πλατφόρμα για την υποστήριξη εκχύσεων σκυροδέματος.

Εμπορικά συγκροτήματα: Σε εμπορικά κέντρα, νοσοκομεία και αεροδρόμια. Ιδανικό για μεγάλες, ανοιχτές κατόψεις που απαιτούν γρήγορη κατασκευή.

Βιομηχανικές Αποθήκες & Κέντρα Logistics: Αυτό το προϊόν είναι ιδανικό για βιομηχανικές αποθήκες και logistics κέντρα. Χρησιμοποιείται για την κατασκευή ημιώροφων μεγάλων ανοιγμάτων και στιβαρών συστημάτων οροφής. Αυτό παρέχει επεκτατικές, Χώροι χωρίς κολώνες και ανθεκτική προστασία πάνω από το κεφάλι.

Πολυώροφοι χώροι στάθμευσης: Ως ανθεκτικό και γρήγορα κατασκευασμένο σύστημα καταστρωμάτων.

Τεχνικές παράμετροι (Τυπικό εύρος)

Βασικά Πλεονεκτήματα

1. Υψηλή απόδοση και γρήγορη παραγωγή

Η διαδικασία σχηματισμού ρολού είναι συνεχής και πολύ πιο γρήγορη από τις παραδοσιακές μεθόδους. Αυτή η ταχύτητα φέρνει βασικά οφέλη: μεγαλύτερη απόδοση, μικρότεροι χρόνοι παράδοσης και καλύτερη απόδοση επένδυσης.

2. Ανώτερη συνέπεια και ακρίβεια

Κάθε προφίλ που παράγεται είναι πανομοιότυπο. Πληροί ακριβείς ανοχές. Αυτό αφαιρεί το ανθρώπινο λάθος, εξασφαλίζει τέλεια εφαρμογή τοποθεσία, και περιορίζει τη σπατάλη και την επανεπεξεργασία.

3. Εξαιρετική Δύναμη και Απόδοση

Η διαδικασία ψυχρής διαμόρφωσης σκληραίνει τον χάλυβα σε κάθε στροφή. Αυτό αυξάνει την ακαμψία και την ικανότητα φόρτωσης του προφίλ χωρίς προσθήκη βάρους. Οι μηχανές υψηλής τεχνολογίας προσφέρουν ένα χαρακτηριστικό ανάγλυφης εκτύπωσης. Δημιουργεί μια ανάγλυφη επιφάνεια στα προφίλ, με αποτέλεσμα ενισχυμένη σύνθετη δράση με σκυρόδεμα.

4. Μεγάλη ευελιξία και ευελιξία

Τα σύγχρονα μηχανήματα επιτρέπουν γρήγορες αλλαγές και ρυθμίσεις ρολών. Αυτό επιτρέπει σε μια ενιαία γραμμή παραγωγής να παράγει α μεγάλη γκάμα προφίλ και μεγεθών με πολύ μικρό χρόνο διακοπής λειτουργίας.

5. Χαμηλότερο εργατικό και λειτουργικό κόστος

Το αυτοματοποιημένο επιχειρησιακό μας μοντέλο έχει κατασκευαστεί για ελάχιστο προσωπικό. Ένας μόνο χειριστής τρέχει ολόκληρη τη γραμμή, επιτυγχάνοντας σημαντική εξοικονόμηση κόστους παράλληλα με αυξημένη ασφάλεια.

6. Μια ολοκληρωμένη λύση "όλα σε ένα".

Αυτά τα μηχανήματα συνδυάζουν διάτρηση, ανάγλυφο και σχηματισμό σε μια συγχρονισμένη γραμμή. Αυτό αφαιρεί την ανάγκη για επιπλέον τα βήματα επεξεργασίας και απλοποιεί ολόκληρη τη ροή εργασίας.

6. Λεπτομέρειες σε βάθος

Ρολά διαμόρφωσης ακριβείας

Τα ρολά διαμόρφωσης είναι η καρδιά του μηχανήματος. Κατασκευασμένα από υψηλής ποιότητας κράμα χάλυβα όπως Cr12 ή 42CrMo υποβληθούν σε θερμική επεξεργασία προτού αλεσθούν ακριβείας και γυαλιστούν σε φινίρισμα καθρέφτη. Αυτή η αυστηρή διαδικασία εγγυάται μεγάλη διάρκεια ζωής, ελάχιστη φθορά και άψογη επιφάνεια στο τελικό προϊόν.

Προηγμένος Έλεγχος και Αυτοματισμός

Ένα σύστημα PLC λειτουργεί ως νευρικό κέντρο. Ενσωματώνει όλες τις λειτουργίες του μηχανήματος:

Συγχρονισμός: Ενορχηστρώνει μια ακριβή, ταυτόχρονη λειτουργία του decoiler, διαμόρφωσης κίνησης και αποκοπής σύστημα.

Διαχείριση συνταγών: Αυτό το σύστημα αποθηκεύει ρυθμίσεις για εκατοντάδες προφίλ. Απλοποιεί πολύπλοκες ρυθμίσεις, επιτρέποντας χειριστές να αλλάξουν δουλειά με ένα μόνο κουμπί.

Διαγνωστική παρακολούθηση: Ελέγχει συνεχώς τα φορτία του κινητήρα, την πίεση λαδιού και τη θερμοκρασία. Παρέχει ειδοποιήσεις και βοηθά αποτρέψτε τη ζημιά.

Παρακολούθηση παραγωγής: Καταγράφει δεδομένα όπως μετρητές παραγωγής, μετρήσεις τεμαχίων και αναφορές απόδοσης.

Στιβαρή Δομή Μηχανής

Για να παράγει σταθερά ίσια, ακριβή προφίλ, ο σχεδιασμός πρέπει να ελαχιστοποιεί τους κραδασμούς και την παραμόρφωση. Αυτό είναι επιτυγχάνεται με βάση και βάσεις κατασκευασμένες από βαριά συγκολλημένες, βαρέως τύπου χαλύβδινες πλάκες—μια αδιαπραγμάτευτη βάση που παρέχει την ακαμψία για να χειριστείτε υψηλές δυνάμεις και να διατηρήσει τέλεια ευθυγράμμιση κυλίνδρων για χρόνια.

Προσαρμογή και επεκτασιμότητα

Αυτές οι Μηχανές Μορφοποίησης Ρολών Πεντάλ Μηχανικής Μηχανικής μπορούν να προσαρμοστούν στις συγκεκριμένες ανάγκες. Αυτή η ευέλικτη πλατφόρμα είναι αρθρωτό από το σχεδιασμό. Μπορείτε να προσδιορίσετε τη διαμόρφωσή του επιλέγοντας βασικές μονάδες: σταθμούς διαμόρφωσης, δύναμη διάτρησης, συστήματα στοίβαξης και βοηθητικές ενσωματώσεις.

Ανθεκτικότητα και Εύκολη Συντήρηση

Σχεδιασμένα για αξιόπιστη λειτουργία 24/7, αυτά τα μηχανήματα είναι κατασκευασμένα για να αντέχουν. Η μακροζωία τους εξασφαλίζεται από κορυφαία διεθνή εξαρτήματα και ένα κεντρικό σύστημα αυτόματης λίπανσης, που λειτουργούν συντονισμένα για να ελαχιστοποιήσουν τη φθορά και μείωση του χρόνου διακοπής συντήρησης.
